    MOS管發熱問題剖析與高效散熱策略
    MOS管發熱 散熱
    在電子電路中,MOS管作為關鍵的功率器件,廣泛應用于高頻、高功率的工作環境。然而,這些環境也使得MOS管容易出現發熱問題,過高的溫度不僅會影響MOS管的穩定性,降低其使用壽命,還可能導致電路故障,甚至引發安全事故。因此,深入理解MOS管發熱的原因,并掌握有效的散熱方案,對于確保電路的可靠運行至關重要。
    一、MOS管發熱的主要原因
    (一)導通電阻(Rds(on))造成的功耗
    當MOS管處于導通狀態時,其漏源極之間存在一定的導通電阻Rds(on),該電阻會導致導通損耗。根據公式 P = Rds(on) * Id²,其中Id為流過MOS管的漏極電流,可以看出,導通電阻越大,電流越大,MOS管的功耗就越高,最終轉化為熱量。此外,Rds(on)會隨溫度升高而增大,形成正反饋效應,即溫度升高 → Rds(on)增大 → 功耗增加 → 繼續升溫。這種現象若不加以控制,可能導致MOS管熱失控。
    (二)開關損耗
    MOS管在開關過程中,柵極需要充放電,電壓和電流存在交疊,導致開關損耗。開關損耗計算方式為:Eswitch = (Pon + Poff) * Ts,其中,Pon和Poff分別為開通和關斷瞬間的損耗,Ts為開關周期。在高頻應用中,開關損耗占比尤為顯著。如果MOS管的開關速度較慢(例如由于驅動能力不足或寄生電容較大),則會導致開關過程拉長,進而增加損耗和發熱。
    (三)結溫影響
    MOS管的內部結溫(Tj)與封裝外殼溫度(Tc)之間存在熱阻RθJC(結-殼熱阻)。當MOS管處于高功率狀態時,其結溫會升高,若散熱不佳,則熱量難以傳導至外殼或散熱器,導致MOS管內部溫度不斷升高,從而影響性能。結溫過高時,還會進一步影響MOS管的電氣參數,如增大Rds(on),加劇功耗,最終影響器件的可靠性。
    (四)開關頻率過高
    在高頻開關電源或驅動電路中,為了提升功率密度,往往會采用較高的開關頻率。但高頻率意味著MOS管需要更快地完成開關過程,開關損耗也會隨之增加。例如,在高頻環境下,MOS管的米勒效應(Miller Effect)會導致柵極電荷增大,使得柵極驅動電路需要提供更高的充放電電流,否則MOS管的開關時間變長,從而增加損耗并引發溫升。
    (五)選型與驅動問題
    MOS管的選型若不匹配電路需求,可能導致更高的功耗。例如:
    過小的MOS管可能無法承受設計中的最大電流,從而造成發熱問題。
    過大的MOS管雖然Rds(on)較低,但寄生電容Cgs、Cgd增大,會影響開關速度并增加損耗。
    柵極驅動能力不足時,MOS管的開關速度降低,導致開關過程中的損耗顯著增加。
    二、高效散熱方案解析
    (一)選擇合適的MOS管
    選擇低Rds(on)的MOS管,以降低導通損耗。
    在滿足電流需求的前提下,避免選擇寄生電容過大的MOS管,以減少開關損耗。
    關注MOS管的結溫特性,選擇適合高溫環境的器件。
    (二)優化PCB布局
    MOS管的散熱很大程度上依賴于PCB的熱設計,以下是關鍵優化點:
    增加銅箔面積:大面積的銅箔可以更有效地將MOS管的熱量傳導出去。
    加厚銅層:增加PCB銅層厚度(如2oz或以上),提升導熱能力。
    優化走線:盡量減少M(fèi)OS管漏極和源極的走線電阻,避免局部過熱。
    (三)采用散熱片或?qū)岵牧?/div>
    對于大功率應用,MOS管的發熱量較大,僅依賴PCB散熱可能無法滿足需求,可采用以下方式:
    安裝散熱片:在MOS管背面或頂部安裝散熱片,以加速熱量散發。
    使用導熱硅膠:在MOS管與散熱片之間涂抹導熱硅脂,降低熱阻,提高導熱效率。

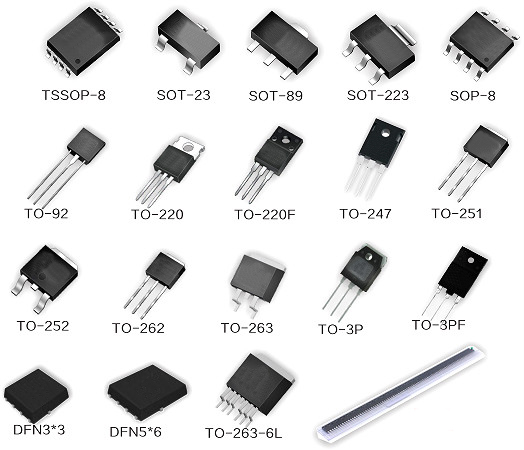

    采用更好的封裝:如選擇帶有金屬背板的MOS管封裝(如D2PAK、TO-247),相比標準的TO-220等封裝具有更好的熱傳導性能。
    (四)控制開關頻率
    在電路設計中,合理控制MOS管的開關頻率,以避免不必要的開關損耗。例如:
    適當降低開關頻率,減少動態損耗。
    選擇合適的柵極驅動電路,提高M(jìn)OS管的開關速度,減少開關時間。
    采用軟開關技術(如ZVS、ZCS)減少開關損耗,從而降低溫升。
    (五)提高散熱效率
    除了硬件方面的優化,還可以通過環境控制來提升MOS管的散熱能力:
    增加對流散熱:使用風扇或增強自然對流,提高散熱效率。
    降低環境溫度:若可能,可優化系統的散熱環境,如增加通風孔、減少熱源堆積等。
    使用熱管散熱:對于極端高功率應用,可考慮使用熱管或液冷散熱方案,提高熱傳導效率。
    三、總結
    MOS管的發熱問題主要來源于導通損耗、開關損耗、結溫升高、開關頻率過高等因素。通過選擇合適的MOS管、優化PCB散熱設計、使用散熱片或?qū)岵牧?、合理控制開關頻率及改善整體散熱環境,可以有效降低MOS管的溫升,提高系統的穩定性和可靠性。在實際電路設計中,需要綜合考慮功率、頻率、散熱條件等因素,以找到最佳的MOS管選型和散熱策略,確保電路長期穩定運行。
